Kumaha cara nyerat Tangga Fanuc PLC?

Fanuc PLCs maénkeun peran penting dina sistem anu merlukeun kontrol tepat jeung efisien, kayaning robot dina manufaktur otomotif atawa mesin panggilingan CNC di aerospace. Kamampuhan pikeun ngalaksanakeun logika kompleks dina format visual anu sederhana, sapertos diagram tangga, ngajantenkeun aranjeunna tiasa diaksés ku insinyur sareng teknisi tanpa pangaweruh program anu éksténsif. Artikel ieu bakal difokuskeun nulis Fanuc PLC tangga logika pikeun masihan anjeun pamahaman hadé tina Tangga Fanuc PLC.

1. Komponén dasar Fanuc PLC tangga Logika

Tangga Rungs jeung Kontak
Unggal rung dina logika tangga ngagambarkeun operasi atawa kaayaan husus. Ieu diwangun ku dua elemen konci: kontak jeung coils.

- Kontak: Sarupa jeung saklar, aranjeunna ngagambarkeun alat input (sapertos sensor atanapi pushbuttons). Éta tiasa janten "normally open" (NO) atanapi "normally closed" (NC). Biasana kontak kabuka ngidinan arus ngalir lamun input pakait keur ON (leres), sedengkeun kontak normal nutup ngan ngidinan arus ngalir lamun inputna OFF (salah).
- Coils: Coils ngagambarkeun alat kaluaran kayaning motor, lampu, atawa relays. Coil diaktipkeun (dihurungkeun) nalika kaayaan rung (ie kontak) bener, nu hartina arus ngalir ngaliwatan rung nu.

Kaluaran sarta Coils
Dina Fanuc PLC, kaluaran ngadalikeun alat fisik sapertos solenoid, aktuator, sareng motor. Coils dina logika tangga dipaké pikeun ngahurungkeun atawa mareuman alat ieu dumasar kana kaayaan input. Contona, nalika sensor ngadeteksi ayana bagian, kontak input pakait nutup sarta coil energizes actuator pikeun nyokot bagian.

Relay sareng Timer
- Relays meta salaku switch nu ngadalikeun sababaraha outputs ti input tunggal atawa kaayaan. Dina sistem Fanuc, relay dipaké pikeun mastikeun yén operasi tangtu dipigawé ngan sanggeus kaayaan husus patepung, kayaning ngantosan sinyal sensor saméméh ngamimitian motor.
- Timer ngabantosan ngadalikeun operasi dumasar-waktos, sapertos tindakan anu ditunda atanapi périodik. Contona, TON (Hidupkeun Timer Tunda) tiasa dianggo pikeun ngadagoan 5 detik saatos sinyal ngamimitian sateuacan ngamimitian motor.

2. Lengkah-demi-Lengkah Guide to Nulis tangga Logika pikeun Fanuc PLCs

Lengkah 1: Nangtukeun Prosés Kontrol
Sateuacan nyerat logika tangga, anjeun kedah leres-leres ngartos prosés kontrol. Pertimbangkeun jinis mesin atanapi sistem anu anjeun hoyong kendali - naha éta mesin CNC, panangan robot, atanapi jalur perakitan. Identipikasi input konci (sensor, saklar, jsb) jeung kaluaran (motor, actuators, solenoids) aub dina prosés.

Contona, dina mesin CNC, inputs bisa ngawengku sensor posisi, changers alat, sarta eureun darurat. Kaluaran bisa jadi motor nu ngadalikeun spindle, coolant, atawa alat changer.

Lengkah 2: Nangtukeun Input sareng Output
Saatos ngartos prosésna, lengkah satuluyna nyaéta ngartikeun sacara jelas sadaya input sareng kaluaran anu diperyogikeun. Dina Fanuc PLC, unggal alat input/output ditugaskeun alamat unik. Ieu kritis pikeun mastikeun pemetaan ditangtoskeun tina alat dina program logika tangga.

Salaku conto
- Input: saklar wates (X1, X2), sensor jarak (X3), eureun darurat (X4).
- Kaluaran: motor Spindle (Y1), pompa coolant (Y2), alat changer (Y3).

Lengkah 3: Desain Tahap Logika Tangga
Ngarancang tangga diwangun ku nyieun kaayaan logika nu nangtukeun kumaha inputs micu kaluaran. Pikeun unggal rung, hiji atawa leuwih input ilaharna dievaluasi saméméh kaluaran diaktipkeun. rungs ieu ngagambarkeun runtuyan operasi dina aliran kontrol.

Salaku conto
- Runtuyan pikeun ngamimitian motor spindle tiasa pariksa yén saklar wates jelas (kontak biasana kabuka) sareng lirén darurat aktip (kontak biasana ditutup).
- Lamun kaayaan ieu leres, coil dina ngéléhkeun ieu energized tur motor dimimitian.

Lengkah 4: Nyetel Relay, Timer, sareng Counter
Relays, timers, sarta counters mantuan nambahkeun fungsionalitas logika. Timer tiasa ngalambatkeun tindakan (contona, antosan 3 detik sateuacan ngamimitian motor), sareng konter tiasa ngalacak jumlah bagian anu diproduksi atanapi siklus réngsé. Relays bisa ngagabungkeun sababaraha outputs ngadalikeun sababaraha outputs ku input tunggal.

Salaku conto
- Timer TON tiasa ngalambatkeun ngamimitian motor spindle dugi ka posisi anu aman.
- Counter ngalacak jumlah bagian anu diolah sareng disada alarm nalika jumlah anu tangtu ngahontal.

Lengkah 5: Uji Logika Tangga
Saatos nyerat logika tangga, waktosna pikeun nguji éta dina Fanuc PLC. Unduh program ka PLC sareng simulasikeun kaayaan input. Titénan kumaha output behaves pikeun mastikeun yén logika ngalakukeun sakumaha nu diharapkeun. Upami PLC ngahasilkeun kasalahan atanapi hasil anu teu dipikahoyong, paké alat diagnostik pikeun nga-debug logika.

3. Umum tangga Logika Programming Parentah pikeun Fanuc PLCs

Mimitian jeung eureun Parentah
Mimitian sareng ngeureunkeun paréntah penting pikeun ngontrol operasi mesin. Ilaharna, instruksi ngamimitian micu mimiti generator atawa actuator, bari instruksi eureun eureun operasi. Contona, mencét tombol mimiti énergi coil pikeun ngamimitian motor spindle.

Paréntah Timer
Timer ngadalikeun reureuh operasi. Aya sababaraha jinis timer dina Fanuc PLC:
- TON (Dina Tunda Timer): ngaktifkeun kaluaran saatos set reureuh nalika kaayaan input leres.
- TOF (Pareum Timer Tunda): Pareuman kaluaran saatos reureuh nalika kaayaan input palsu.

Contona, TON timer reureuh ngahurungkeun motor pikeun 5 detik sanggeus sinyal mimiti narima.

Paréntah counter
Counter ngalacak kajadian dina waktosna, sapertos ngitung jumlah bagian anu diproduksi, sareng Fanuc PLC biasana nganggo CTU (cacah ka luhur) sareng CTD (cacah ka handap) paréntah pikeun tujuan ieu. Parentah ieu tiasa dianggo pikeun memicu operasi nalika jumlah prasetél ngahontal, sapertos ngaktipkeun alarm saatos 100 bagian diproduksi.

Bandingkeun Parentah
Fanuc PLCs ngagunakeun parentah ngabandingkeun pikeun ngabandingkeun nilai input ka wates tos siap atanapi nilai sejenna. Contona, nilai input sensor suhu bisa dibandingkeun jeung bangbarung nu geus ditangtukeun pikeun ngaktipkeun kipas cooling lamun hawa ngaleuwihan wates nu tangtu.

4. Debugging na Troubleshooting Fanuc PLC Tangga Logika

Kasalahan umum dina Fanuc PLC Tangga Logika
Kasalahan dina program logika tangga tiasa disababkeun ku masalah ieu:
- Posisi kontak salah (biasana muka vs normal ditutup).
- Alamat input/output leungit atawa lepat.
- The loop logika pernah ngahontal kaayaan "leres", ngabalukarkeun kaluaran jadi teu aktif.

Prosedur Ngarengsekeun Masalah Logika Tangga
1) Pariksa status diagnostik tina PLC pikeun sagala alarm husus atawa kode kasalahan.
2) Ngasingkeun rung masalah ku nganonaktipkeun rungs séjén sarta observasi kaluaran. Contona, pariksa ningali lamun motor dimimitian ku sorangan tanpa kaayaan.
3) Paké software programming Fanuc mun simulate inputs na outputs guna mastikeun yén sistem ieu ngabales saperti nu diharapkeun.

Ngagunakeun Fanuc PLC Alat Diagnostik

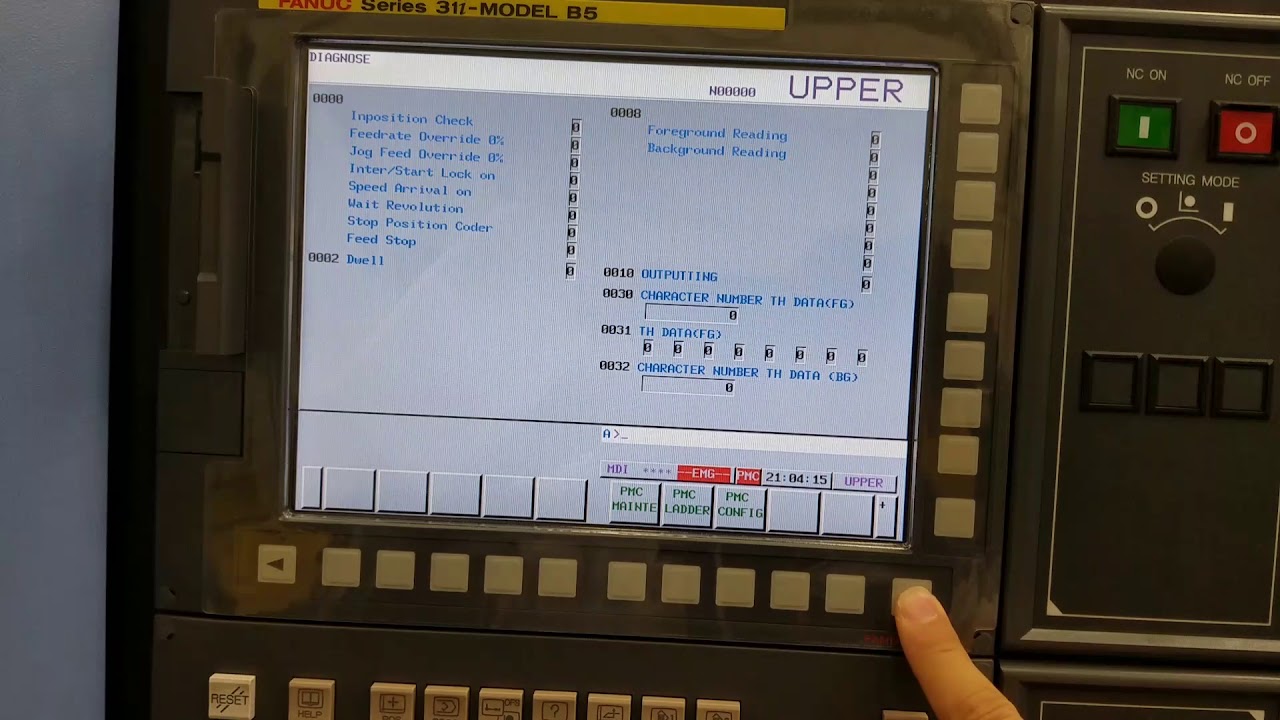

Fanuc PLC nyayogikeun alat diagnostik sapertos log kasalahan, tampilan tangga, sareng modeu uji pikeun ngabantosan anjeun ngalacak masalah. Anjeun tiasa pariksa paripolah unggal tangga rung ngaliwatan logika tangga atawa ngagunakeun alat simulasi pikeun nguji rupa kaayaan input tanpa sabenerna interacting jeung mesin.

5. Fitur canggih Fanuc PLC Tangga Logika

Téknologi logika tangga canggih ngamungkinkeun pikeun ningkatkeun kalenturan sareng efisiensi, sapertos nanganan kontrol analog, sekuen kompleks, sareng integrasi sareng alat anu sanés.

- Input / output analog: Fanuc PLC tiasa ngadamel sinyal analog (sapertos sensor suhu), sareng input ieu tiasa diolah nganggo petunjuk khusus dina logika tangga.
- Komunikasi: Fanuc PLC tiasa komunikasi sareng alat anu sanés nganggo protokol sapertos Ethernet / IP, Modbus atanapi Profibus, ngamungkinkeun integrasi sareng sistem sanés sapertos SCADA atanapi modul I / O jauh.

kacindekan

Dina kacindekan, nulis logika tangga jelas tur logis pikeun Fanuc PLCs ensures automation seamless, hasilna kanaékan signifikan dina produktivitas. Mun anjeun mibanda patalékan, mangga ngahubungan Songwei pikeun jasa programming Fanuc PLC profésional atawa latihan.
